適用溫度：325（℃）
壓力范圍：150-2500LB（Mpa）
適用介質：水,蒸汽,油品
公稱通徑：50-1000（mm）
主體材料：碳鋼
連接形式：法蘭
產品別名：美標閘閥
適用范圍：應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
產品型號：Z41H
品牌：上鐵閥門
特點
①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級600～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。
標準
設計與制造結構長度法蘭尺寸對焊連接尺寸壓力溫度等級試驗與檢驗
AP1 600ANS1B16.10ANS1B16.5aANS1B16.25ANS1B16.34AP1598
壓力試驗
公稱壓力強度試驗水密封試驗氣密封試驗
MPaLbf/in 2MPaLbf/in 2MPaLbf/in 2
1503.14502.23150.5～0.760～100
3007.811255.6815
60015.3222511.21630
90023.1335016.82440
150038.4557528.14080
250064.6936747.46873
主要零件材料及性能
殼體ASTM A216WCBAST M A351 CF8
閘板WCBCF8CF8MMonel
閥桿F6aF304F316MonelF304
閘板密封面13Cr13CrSTL304STL316STLMonel304304STL
閥座密封面13CrSTLSTL304STL316STLMonel304STLSTL
殼體ASTM A351 CF3ADTM A351 CF8MASTM A351 CF8
閘板
閥桿F304LF316F316L
閘板密封面304L304LSTL316316STL316L316LSTL
閥座密封面304LSTLSTL316STLSTL316LSTLSTL

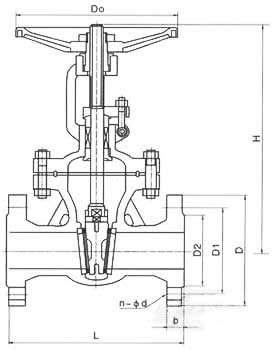

外形結構
